您的位置：
产品展示
产品描述
无定型含氟聚合物 AF 系列（Amorphous Fluoropolymers）CAS 37626-13-4

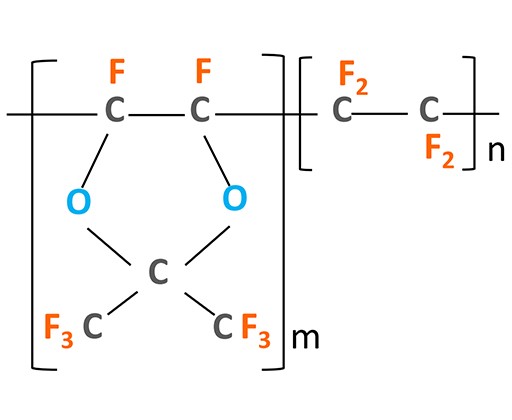

别名：聚[4,5-二氟-2,2-双(三氟甲基)-1,3-二氧杂环戊二烯-co-四氟乙烯]，Poly(PDD-co-TFE)
是一类具有卓越光学性能和化学稳定性的高分子材料，该系列产品通过分子端设计与聚合技术创新，实现了完全非结晶性（无晶区）结构，兼具高透明度、低折射率、优异的耐候性等特点；
AF系含氟聚合物不仅解决了传统含氟材料在加工中的雾度与缺陷问题，更通过消除 PFOA、PFOS 和 GenX 等有害表面活性剂的使用，满足了严苛的环保要求，同时针对不同用户场景可以在：功能基团定制、分子量与分散度、溶液与熔体粘度、溶解度等方面进行定制化调控。
技术参数
项目 | LANSYN-1600 | AGC CYTOP® | LANSYN-2400 | Chemours Teflon™ AF 2400 |
聚合物组成 | PBVE | PBVE | PDD-PBVE | PDD-TFE |
官能团 | -CF3, -COOH | -CF3, -COOH, -CONH ~ Si(OR)3 | -COOH | 未说明 |
密度 | 2.03 g/cm3 @ 25°C | 2.03 g/cm3 @ 25°C | 1.78 g/cm3 @ 25°C | 1.78 g/cm3 @ 25°C |
| 玻璃化转变温度 Tg | 108°C | 108°C | 250°C | 240°C |
| 热分解起始温度 | >400°C | >400°C | >400°C | >400°C |
| 折射率 | 1.34 (589 nm, 20°C) | 1.34 (589 nm, 20°C) | 1.29 (589 nm, 20°C) | 1.29 (589 nm, 20°C) |
| 透光率 | >95% (可见光, 200 μm 薄膜) | >95% (可见光, 200 μm 薄膜) | - | - |
| 光吸收/内部透过率 | <0.1% (>99.9%) @ 280-1,000 nm; 5 mm | <0.1% (>99.9%) @ 250-1,700 nm; 5 mm | - | - |
| 与水接触角 | 113° @ 23°C | 112° | 113° @ 20°C | 113° @ 20°C |
| 溶剂 | PFC, HFE, HFC | PFC, HFE, HFC | PFC, HFE, HFC | PFC |
| 溶剂沸点 | 100-180°C | 180°C(PFC); 100°C(HFE, HFC) | 100-180°C | 165°C (PFC) |
| 溶液浓度 | 9 ± 0.5% | 9 ± 0.5% | 3% | 1% |
| 过滤 | 0.2-5.0 μm | 0.2-5.0 μm | 5.0 μm | 未说明 |
氧气渗透率 | - | - | 1600 barrier @ 25°C | 900 barrier @ 25°C |
